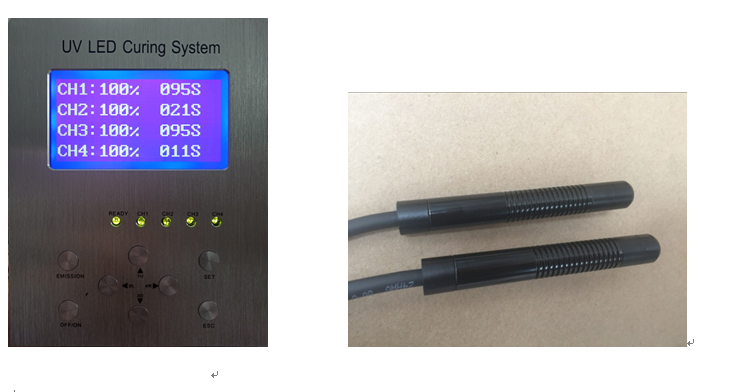

UV LED 點光源
UV LED 點光源固化機
UV LED點光源控制系統說明書
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

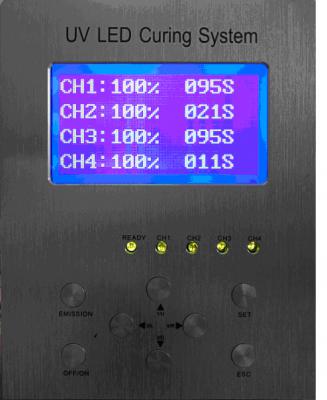

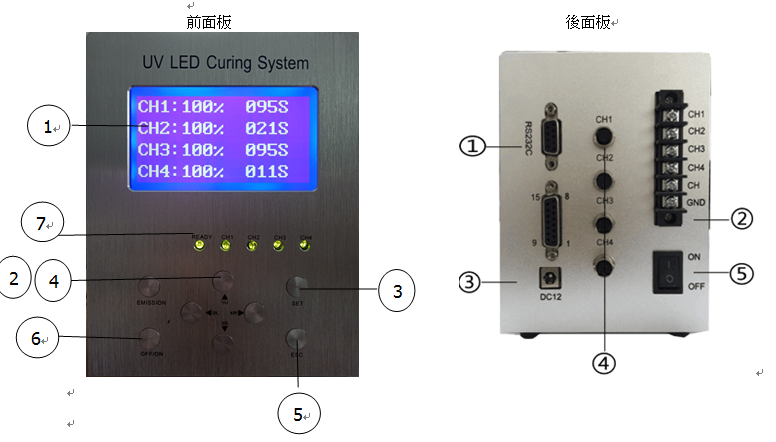

前面板概述
① 液晶顯示幕(LCD)
②④ 方向鍵 可以進行功能設定操作和作為4個照射頭（CH1/CH2/CH3/CH4）開關控制按鍵。
③設置鍵（SET) 使用此鍵可以進入設定模式。
⑤取消鍵(ESC) 設置退出並將設置存儲在設備中。
⑥設置鍵（OFF/ON) 使用此鍵急停。
⑦功能指示燈，紅燈時是在設置狀態
後面板概述
① RS232介面。② 腳踏開關介面。③ 電源插座。④ 照射頭介面。⑤電源開關。
UV固化機操作方法
1、開機準備。在使用本設備前，請根據需要連接腳踏開關、照射頭、電源線，注意照射頭不能對著人打開電源開關。 腳踏開關接線定義：GND公共點，（CH1/CH2/CH3/CH4/分別控制，CH整體控制，）
照射頭插入時請勿用力插拔，通過旋轉找准方向輕輕插入即可自動鎖死。捏住照射頭連接處彈片輕輕一拉即可取下。
2、照射模式說明
根據開機後頁面對比
|
CH1 100% 10.0s 正常照射模式 |
3、參數設置
按SET鍵（紅燈）進入設置，在按SET鍵游標移動，通過① ③鍵進行設置，設置好後按ESC鍵進行保存，按OFF/ON鍵退出設置頁面，
注：時間設置在0秒時，光源進入常亮狀態。腳踏板踩下燈亮，鬆開燈關。
根據需要連接好腳踏後，根據所設置PULSE的方式進行設置通道. 本機為了做到最大限度的相容性，腳踏開關介面除了和腳踏開關連接外還可以和PLC、單片機、上位機I/O卡等設備直聯，所給信號低電平持續時間大於50ms即可。
3、串口控制方式
本機另外提供RS232串口控制模式，通過後面板上的RS232介面輸入控制信號。具體操作方法如下：
通信格式
19200 串列傳輸速率 資料位元8 無校驗位 停止位1
通信指令
Ln xF (L標誌位元 空格 資料位元 F結束位元)
L0 0F /*---CH1工作方式--- 0表示外部控制及手動控制 1表示定時工作 -----*/
L1 100F /*---CH1照射功率設置 100表示100%滿功率工作 ---------------------*/
L2 100F /*----CH1定時工作方式下設置的定時時間 0.1s精度 (最大99999)-------*/
L3 0F /*---CH2工作方式--- 0表示外部控制及手動控制 1表示定時工作 -----*/
L4 100F /*---CH2照射功率設置 100表示100%滿功率工作 ---------------------*/
L5 100F /*----CH2定時工作方式下設置的定時時間 0.1s精度 (最大99999)-------*/
L6 0F /*---CH3工作方式--- 0表示外部控制及手動控制 1表示定時工作 -----*/
L7 100F /*---CH3照射功率設置 100表示100%滿功率工作 ---------------------*/
L8 100F /*----CH3定時工作方式下設置的定時時間 0.1s精度 (最大99999)-------*/
L9 0F /*---CH4工作方式--- 0表示外部控制及手動控制 1表示定時工作 -----*/
LA 100F /*---CH4照射功率設置 100表示100%滿功率工作 ---------------------*/
LB 100F /*----CH4定時工作方式下設置的定時時間 0.1s精度 (最大99999)-------*/
LC 0F /*---CH5工作方式--- 0表示外部控制及手動控制 1表示定時工作 -----*/
LD 100F /*---CH5照射功率設置 100表示100%滿功率工作 ---------------------*/
LE 100F /*----CH5定時工作方式下設置的定時時間 0.1s精度 (最大99999)-------*/
規格說明
|
名稱 |
UV LED點光源 |
|
型號 |
UNS-001 |
|
波長 |
365.385.395.405nm 高功率 |
|
UV照射頭 |
1-4個。可分別調節，也可聯動調節 |
|
UV照射方式 |
光斑可選（Φ3-Φ15mm，90°直角發光側面照射或者線光斑） |
|
照射距離 |
根據鏡頭光斑而定 |
|
驅動模式 |
自動、手動、步進 |
|
功率設置範圍 |
0-100% |
|
最大照射強度 |
依選擇LENS而異 |
|
冷卻方式 |
全鋁外殼自然冷卻，風扇強冷 |
|
電源電壓 |
7.5-36VDC |
|
消耗電力 |
50VA |
|
環境溫度 |
使用時：+5- +40℃ |
|
環境濕度 |
20-60% |
|
控制器尺寸 |
長166mm寬100mm高138mm |
|
重量 |
2.5kg |
日常維護
1、包裝及運輸
運輸設備時，應使用隨機所帶的包裝材料。未正確包裝設備而導致的任何損壞不在保修範圍內。
2、日常使用維護
LED光頭長期使用時需要定期清潔，請使用柔軟的鹿皮、鏡頭紙、酒精進行清潔，以保證照射強度和良好的散熱。
定期清潔控制器，使用清潔工具沾少許酒精進行擦拭。吹試請勿使用（諸如稀釋劑或苯之類的）揮發性液體清潔，否則會損壞設備表面。請勿使用含有氨水的清潔材料。
注意：
使用者請勿擅自拆卸控制器及UV照射頭外殼而導致本產品無法正常工作。
